時間:2022-04-14 訪問量:1298
標準磨口的實驗玻璃儀器,我們已經使用了幾十年,感到其中有兩種不足之處,其一是耐高真空性能差,其二壁厚偏薄、強度差。如果作實驗室一般小試工作還馬虎能用,一旦在要求較高場合就相形見拙,特別是在作放大中試合成和精餾時,其不足之缺陷就常會顯露出來。
化工產品大多是易燃易爆,放大中試一般不可能直接使用不銹鋼和搪玻璃設備,那樣造價較高,這就對使用的玻璃裝置要求有較好的品質,中試放大使用的玻璃儀器除玻璃本身的料性外(國內大多采用GG17料),主要有三個方面的因素來決定:一是要有一定的厚度,也就是強度,二是標準口和標準塞的研磨吻合性要好,三是器件間的接口方式。這里主要討論實驗室中試精餾放大裝備間的對接器件問題。
一.采用標準磨口對接中試精餾放大設備部件,國產的壁厚偏薄,如Φ70mm標準磨口的玻璃厚度約在2.5mm左右,如果一個1300mm高度的電加熱精餾塔,加滿填料后其自重約為8.8kg,即兩節這樣的塔加起來要17.6kg,再加上精餾頭的重量,70mm標準磨口的精餾頭充滿冷卻水后自重約6kg,這樣總重就要達到23.6kg,其次安裝的垂直度及精餾塔夾具固定時對標準磨口產生的偏離中心扭力,然后再加上真空壓力,在此種種苛刻的實驗環境中,要保證2.5mm厚的Φ70mm標準磨口不出問題將是非常難以達到的,故精餾工程師們在使用標準磨口精餾實驗設備安裝時,每一步都是十分小心翼翼的,以絕對避免以上不良情況的存在和產生,盡管這樣,這種設備操作之真空度一般不應小于1mmHg為宜,同時建議對中試精餾裝置標準磨口之質量(以上所述之三點)不是十分精良,就盡可能少采用此種對接方式。

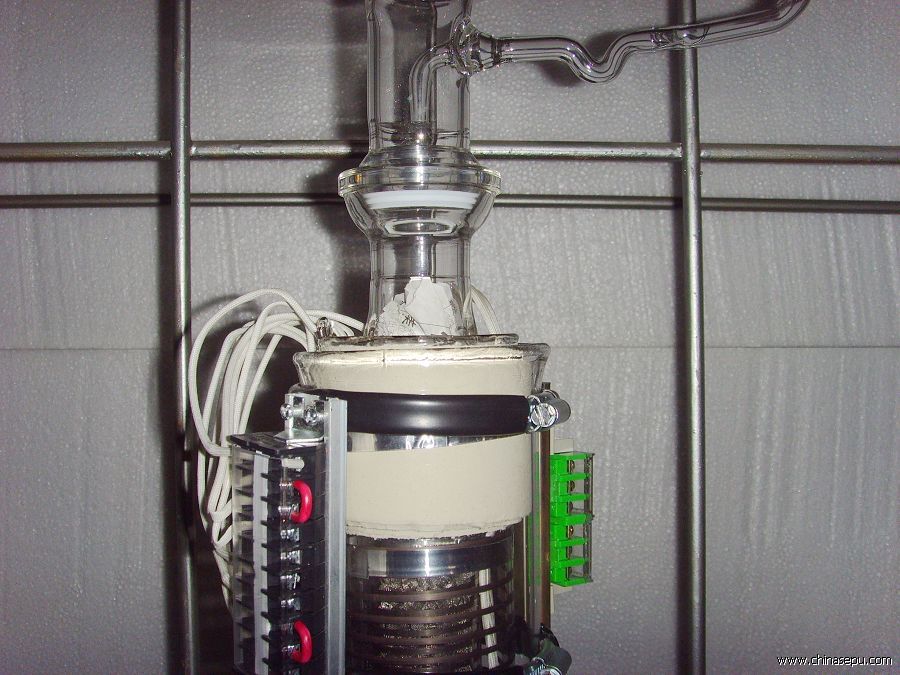

中試精餾裝置部件標準磨口對接
二.采用擴口對接中試精餾放大設備部器件,此種擴口對接玻璃設備國內早已在化工生產裝置上大規模的采用,其質量拿1.5英寸擴口管道來說,壁厚5mm,擴口厚度有7mm,兩個尺寸相同的擴口對接時,中間夾一塊用聚四氟乙烯包裹的4.2mm橡膠墊圈,操作使用之真空度以>1mmHg為宜,此種擴口對接的方式應用到中試精餾上是具有可選性的。

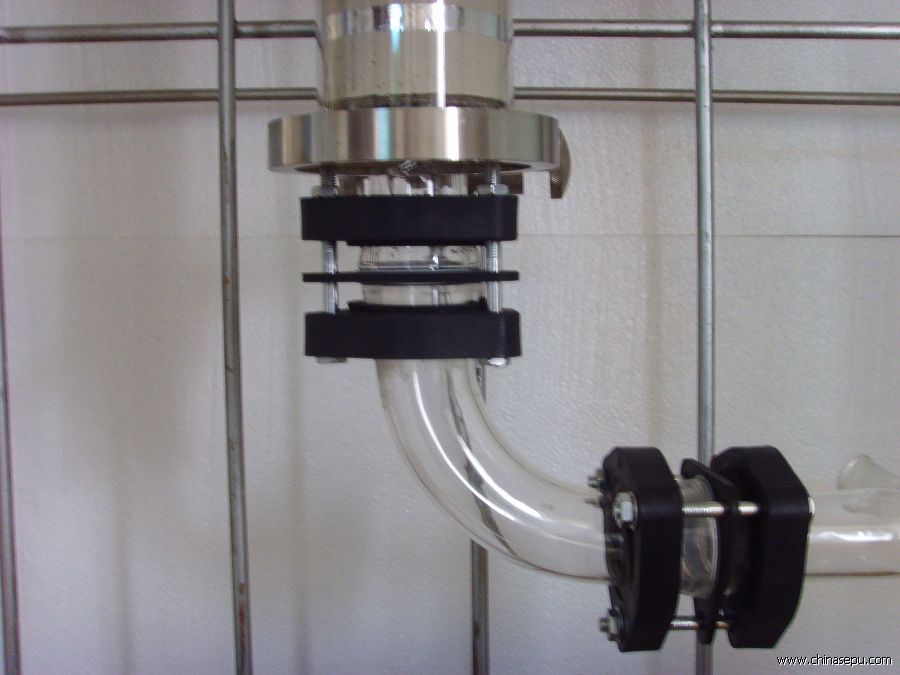

中試精餾裝置部件擴口對接
三.球磨口對接之中試精餾部器件,具有擴口玻璃設備相同的厚度,更有標準磨口及擴口設備不可歪斜的靈活性和可以實現<1mmHg的高真空精餾試驗之優越性,球磨口對接,一頭是凸半球球形頭,一頭是凹球面碗型口,半球形球頭結構分兩種,一種為光面半球面,一種在球面中間有一條凹槽,套上一個聚四氟乙烯密封圈,前者要求球碗面有很高的吻合性,后者由于采用了聚四氟乙烯墊圈,密封性有了保障,故此種對接方式深受實驗工程師們的歡迎。

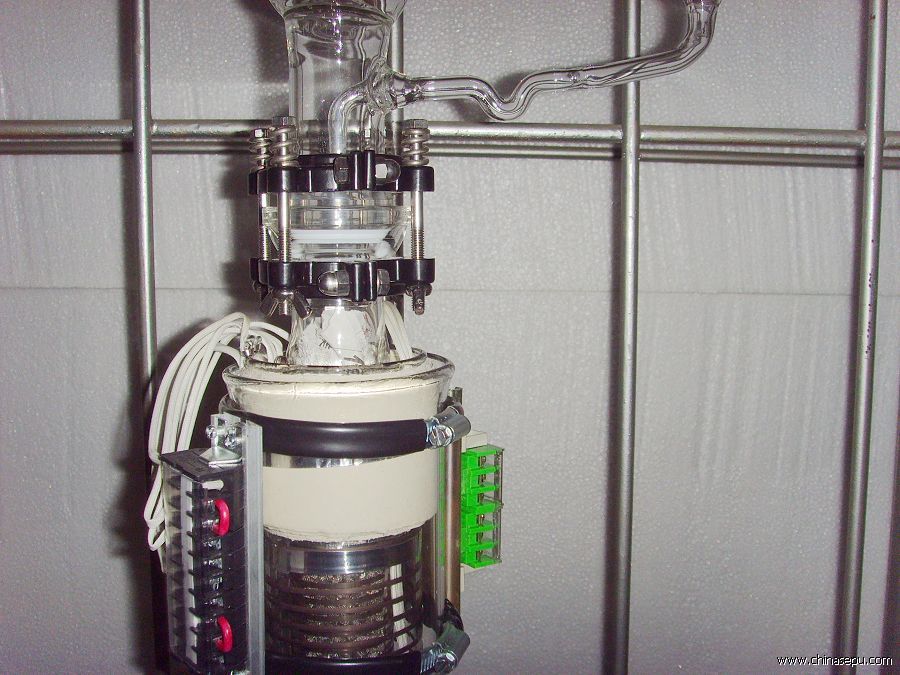

中試精餾裝置部件球磨口對接定位
球磨口部件位置對接好后用哈呋加固
